安全和注意事项

    危险和警告

※ 本装置只能由专业人士进行安装和维护。

※ 对因不遵守本手册的说明引起故障，厂家不承担任何责任。

   触电、燃烧和爆炸的危险

※设备只能由取得资格的工作人员才能进行安装和维护。

※对设备进行任何操作前，应隔离电压输入和切断设备工作的电源。

※要有一台可靠的电压检测设备来确认电压是否已切断。

※在将设备通电前，应该将所有的机械部件恢复原位。

※设备在使用中应该提供正确的额定电压。

※在通电前应仔细检测所有的接线是否正确。

严格遵守以上安全措施，否则可能会引起严重损害！

特别提出：本产品出厂初始密码为：123456

一、 概述

高压电气设备温度监测点都处于高电压、大电流、强磁场的环境中，甚至有的监测点还处在密闭的空间中，由于强电磁噪声和高压绝缘、空间的限制等问题，通常的温度测量方法无法解决这些问题而无法使用。我公司自主研发设计的无线式温度监测系统采用无线电波进行信号传输。传感器安装在高压设备上，与接收设备之间无电气连接，因此该系统从根本上解决了高压设备接点运行温度不易实时在线监测的难题。

无线式温度监测系统具有极高的可靠性和安全性，且价格相对低廉，可直接安装到每台高压开关、母线接头、户外刀闸或变压器上。系统配备标准通讯接口，可联网运行。通过上位机软件，可记录高压设备实时运行温度的数据。为高压设备的维修提供累积数据，实现了高压设备热故障预知维修。

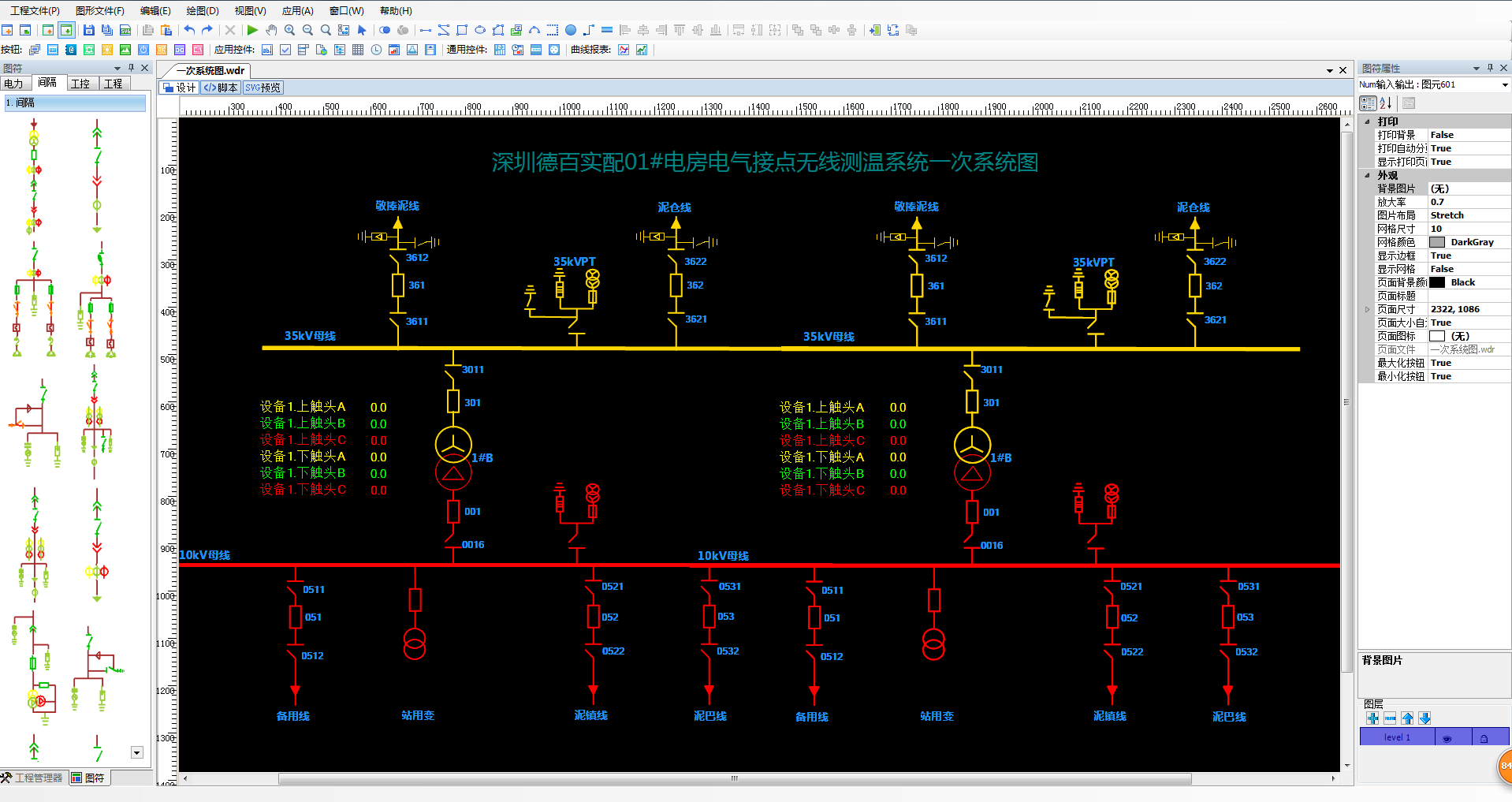

二、 无线测温系统结构

三、 无线温度传感器（无线测温模块）

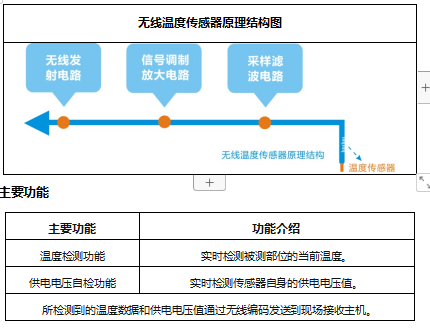

无线温度传感器用于测量高压带电物体表面或接点处的温度，如高压开关柜内的裸露触点、母线连接处、户外刀闸及变压器等的运行温度。无线温度传感器是由温度传感器、信号调理放大、逻辑控制电路、无线调制接口等组成（如下图所示）。传感器将采集到的温度信号通过无线网络发送到无线式温度监测仪。

四、 无线测温现场主机

无线测温现场主机采用目前最流行的32位ARM高速处理器、3.5寸高分辨率彩色液晶屏、并同时配有触摸屏和轻触按键双功能，具有反应速度快和非常友好的人机交互界面。集数据采集、参数设置、状态监测、实时显示，数据分析、事件记录、报警提示、开出接点以及通讯接口等功能于一体。各项技术指标均达到国际标准！

主要功能参数：

技术指标：

五、 指示灯、按键、显示画面及参数设置

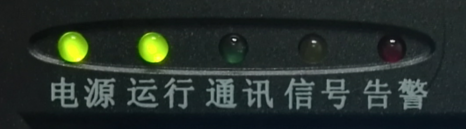

1、 指示灯功能：

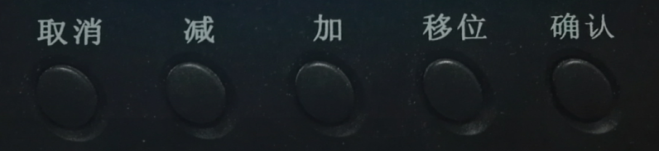

2、 按键功能：

3、 显示画面：

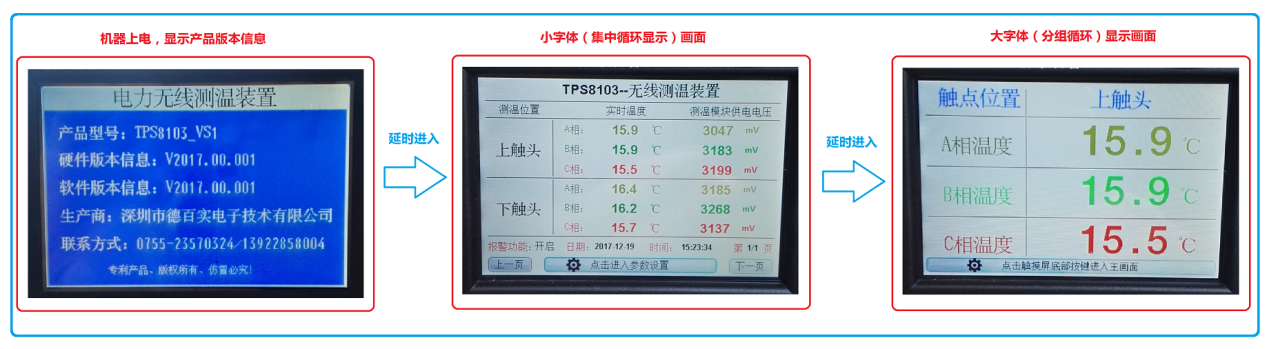

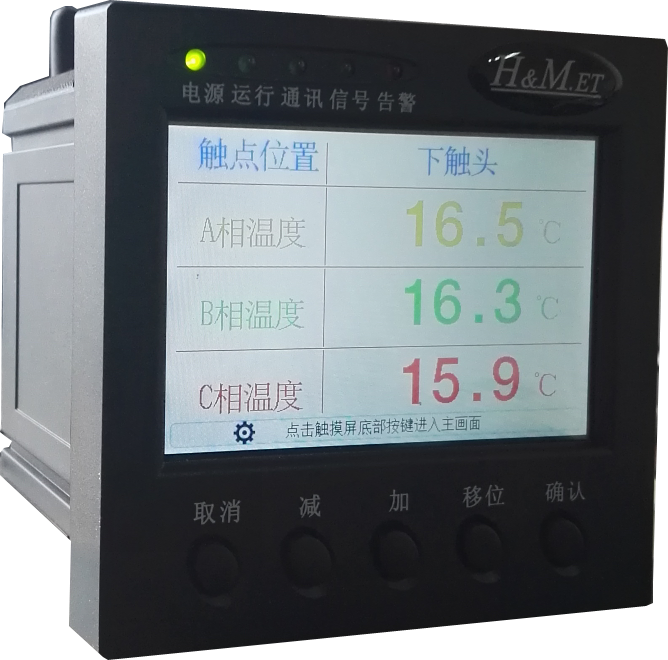

机器上电，显示“产品版本信息”；延时5秒钟后，进入“小字体（集中循环显示）”画面；再延时5秒钟后再进入“大字体（分组循环显示）”画面。

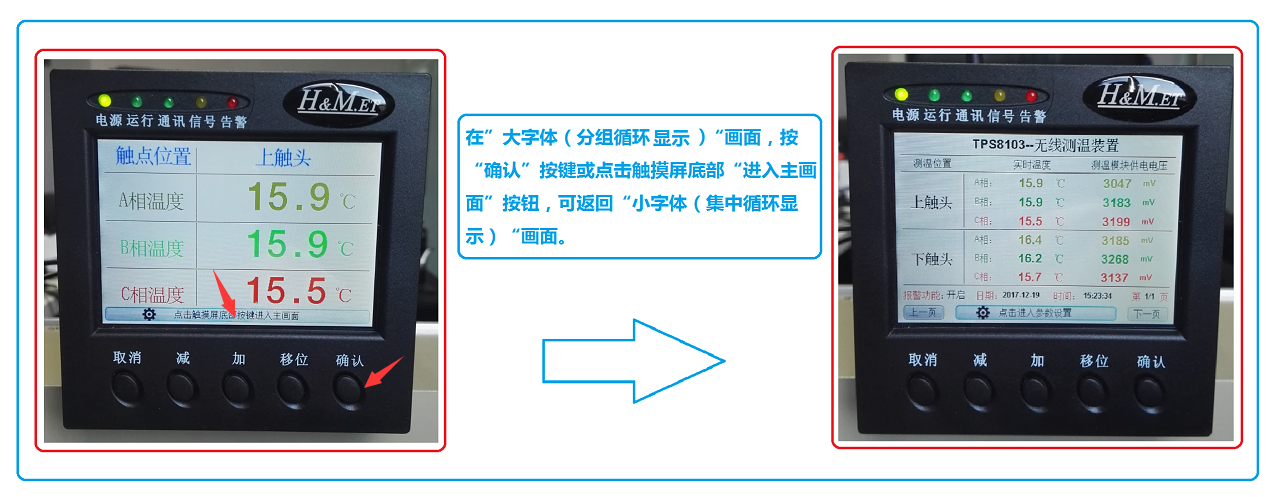

在“大字体（分组循环显示）”画面，按“确认”按键或点击触摸屏底部“进入主画面”

按钮，可返回“小字体（集中循环显示）”画面。

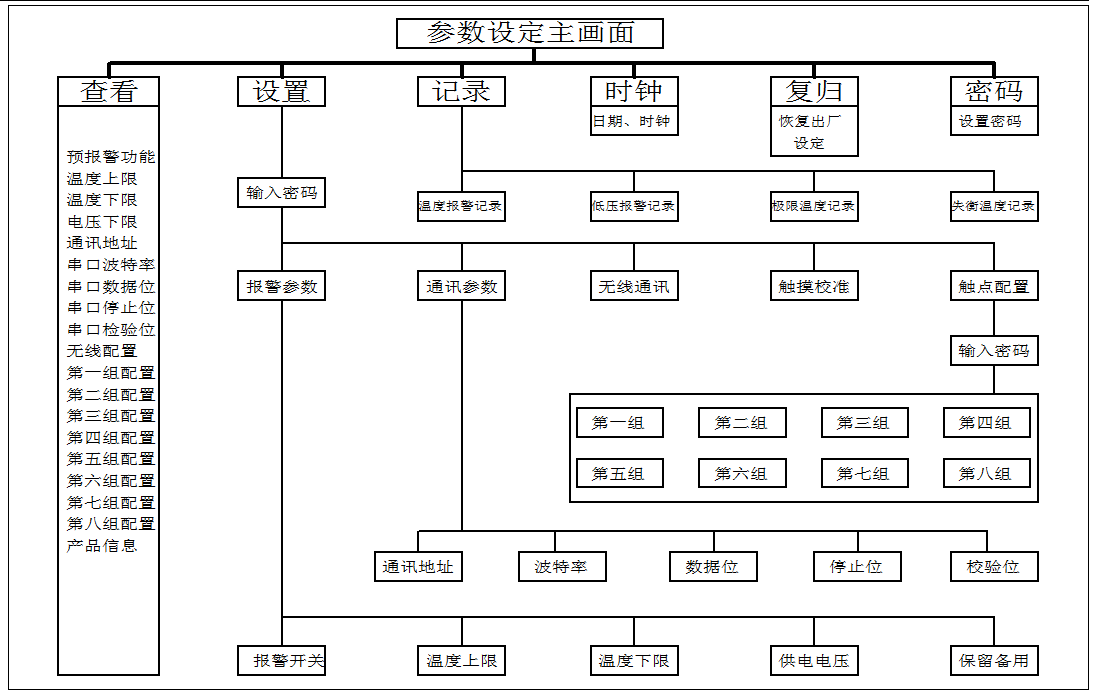

4、 人机界面、菜单操作树形结构图

5、 人机界面、菜单操作详细介绍说明

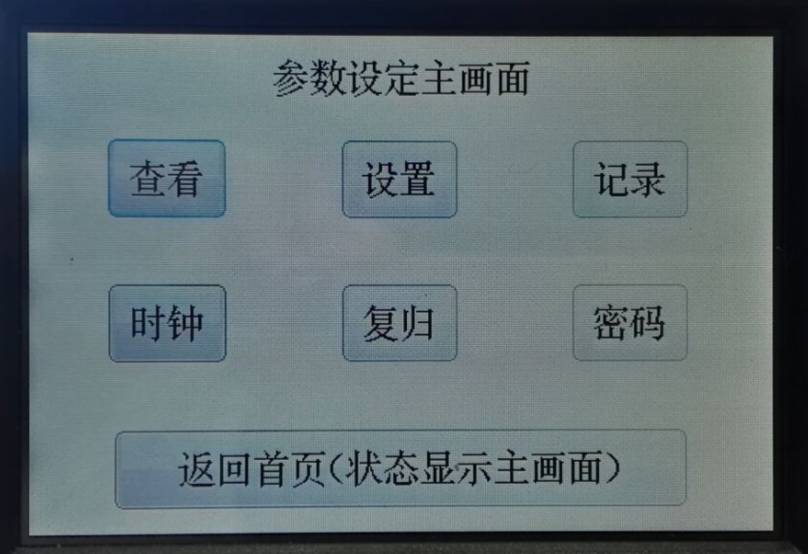

1）、参数设定主画面

在小字体（集中循环显示）画面，按“确认”按键或点击触摸屏底部“参数设置”按

钮，进入参数设定主画面。在参数设定主画面，可以操作“查看”、“设置”、“记录”

“时钟”、“复归”、“密码”等按钮进入相应的子菜单，通过“返回首页”按钮，返回

上一级菜单。“触摸屏”或“按键”无任何操作，经过大约2分钟的延时，机器自动

返回大字体(分组循环显示)画面。

2）、查看功能画面

在参数设定主画面，按“查看”按钮，进入“查看”子菜单。

   在“查看”画面，可通过“上一页”、“下一页”可以分别轮番查询”预报警功能”、

“温度上限”、“温度下限”、“电压下限”、“通讯地址”、“串口配置”、“无线配置”、“温

度传感器配置”、“产品版本信息”等画面；按“返回”键可以返回上一级菜单。“触摸

屏”或“按键”无任何操作，经过大约2分钟的延时，机器自动返回大字体(分组循环

显示)画面。

3）、参数设置画面

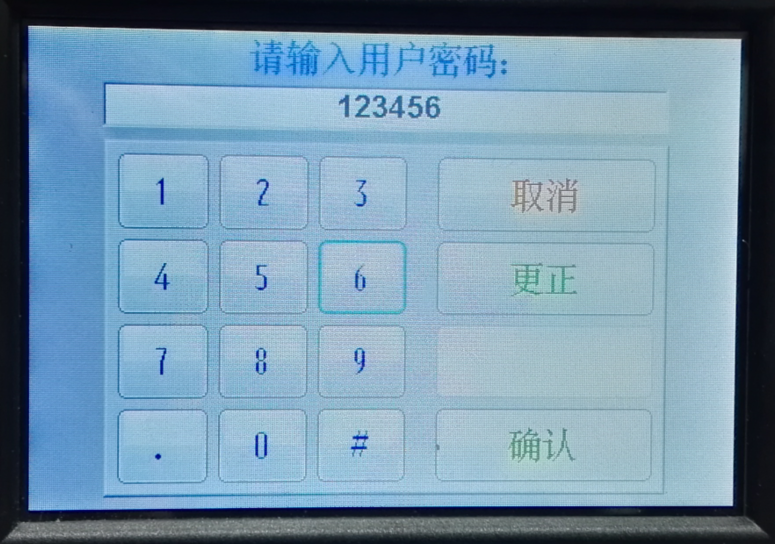

在参数设定主画面，按“设置”按钮，输入密码“123456”并按“确认”按键进入“参

数设置”子菜单。

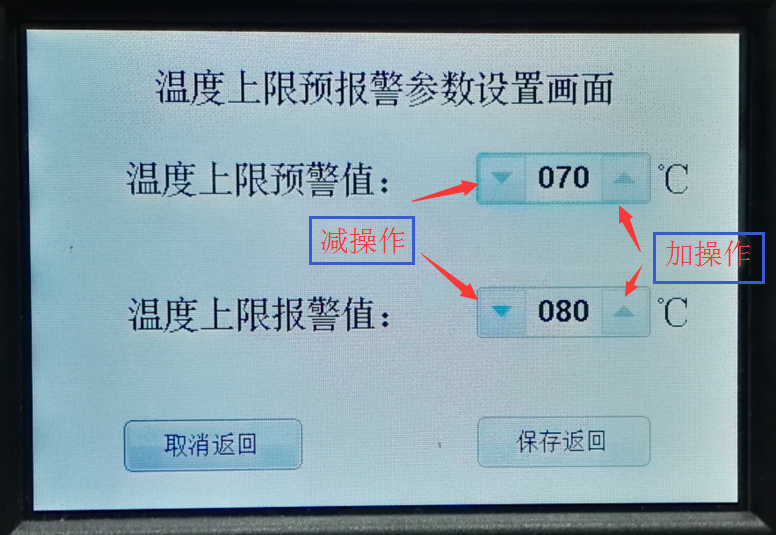

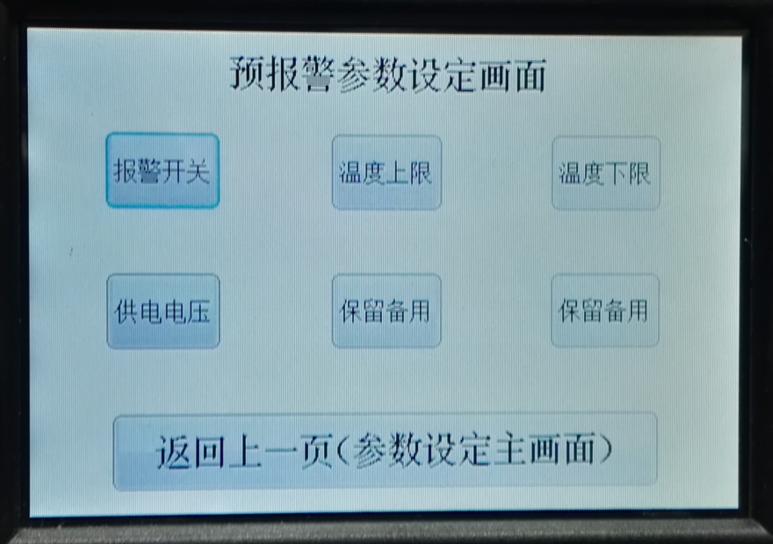

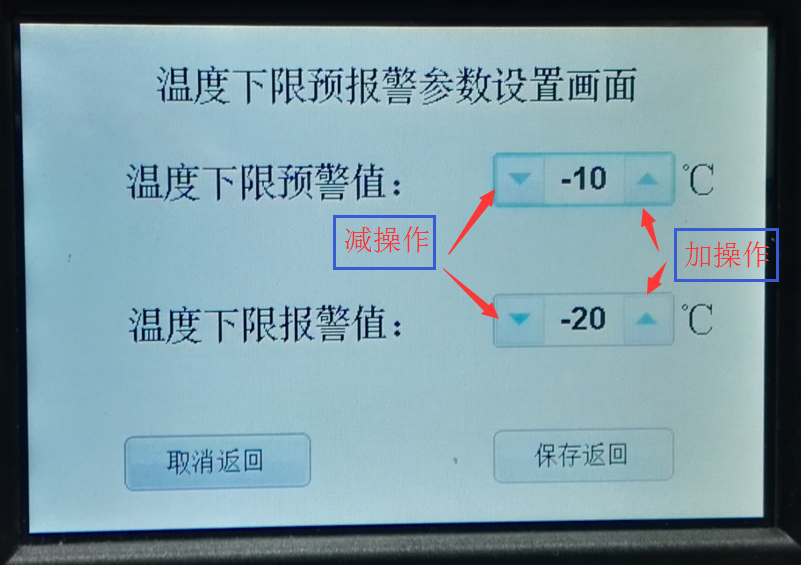

4）、报警参数画面

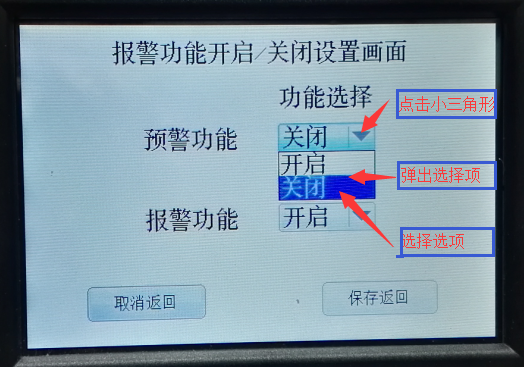

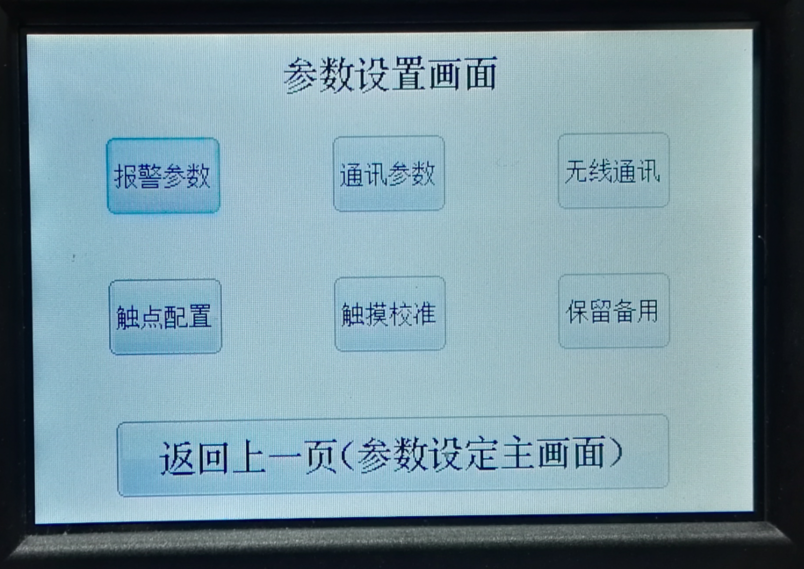

在参数设置画面，按“报警参数”按钮，进入“报警参数”设置画面

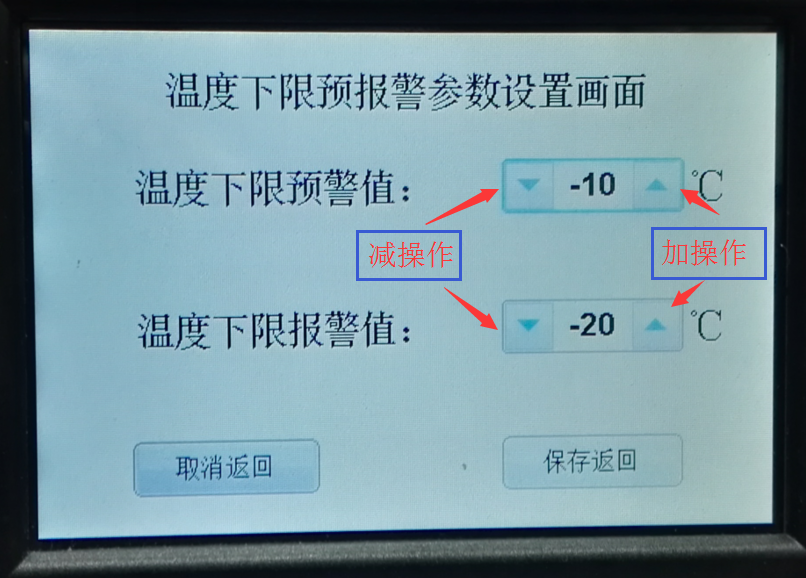

可分别点击“报警开关”、“温度上限”、“温度下限”、“供电电压”等按钮进入

相应的参数设定项目。操作完成后点击“取消返回”按钮为不保存操作结果返

回上一级菜单，点击“保存返回”按钮为保存操作结果返回上一级菜单。“触

摸屏”或“按键”无任何操作，经过大约2分钟的延时，机器自动返回大字

体(分组循环显示)画面。

5）、通讯参数设置画面

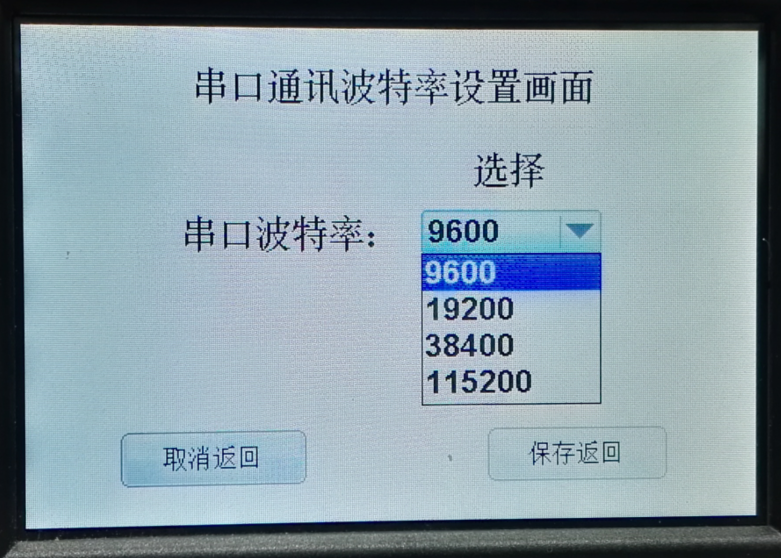

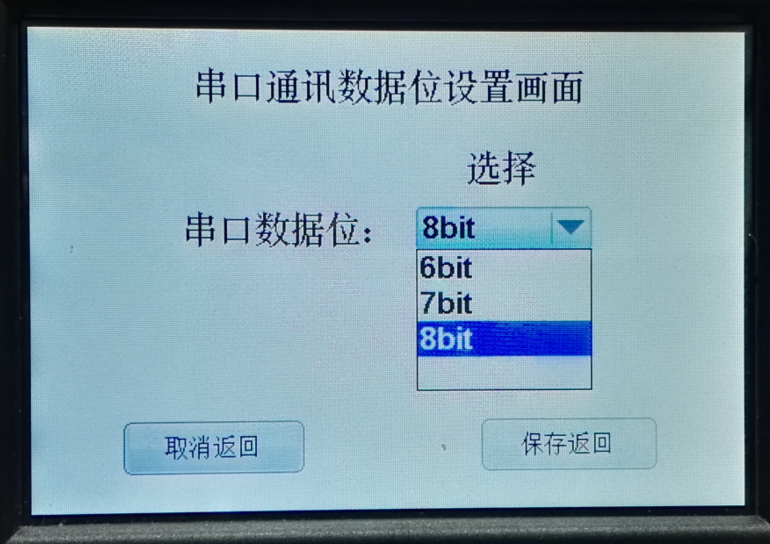

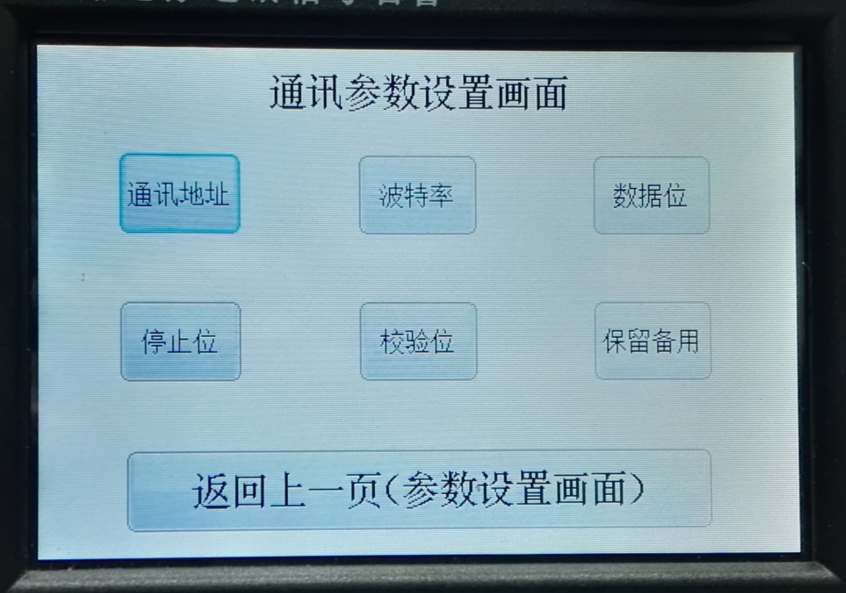

在参数设置画面，按“通讯参数”按钮，进入“通讯参数”设置画面

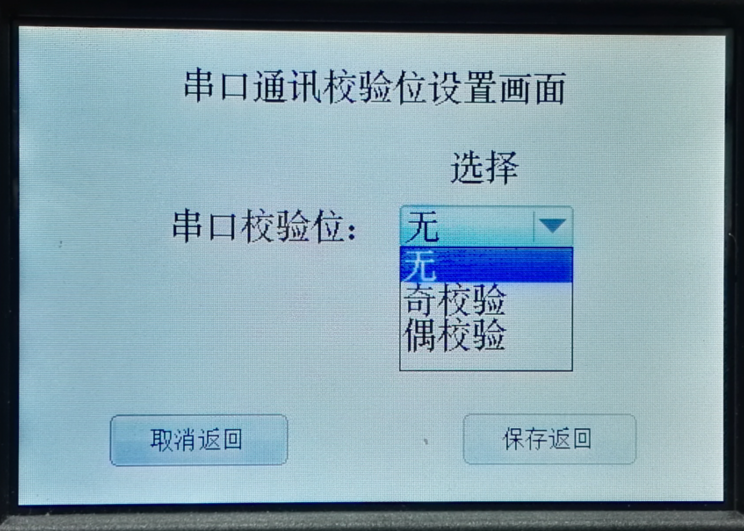

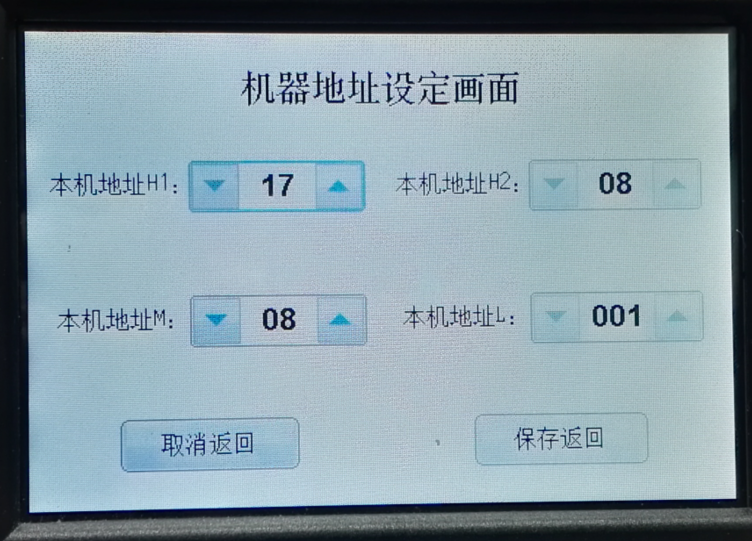

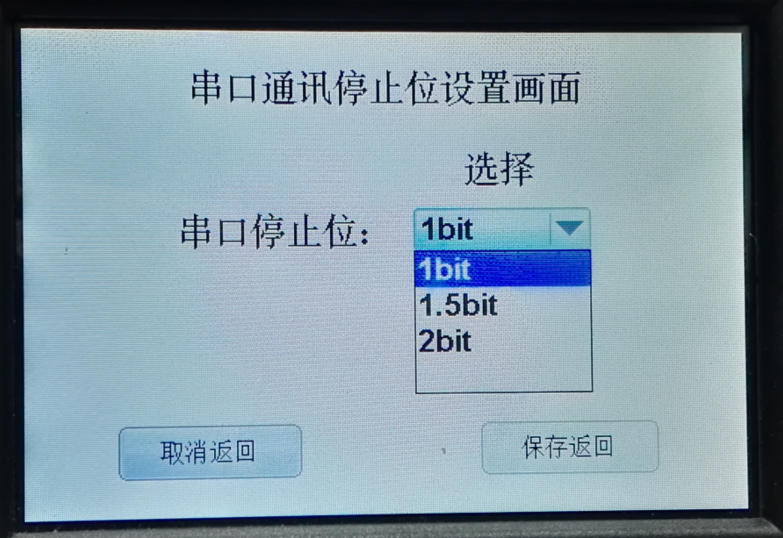

可分别点击“通讯地址”、“波特率”、“数据位”、“停止位”、“校验位”等按钮

进入相应的参数设定项目。操作完成后点击“取消返回”按钮为不保存操作结

果返回上一级菜单，点击“保存返回”按钮为保存操作结果返回上一级菜单。

“触摸屏”或“按键”无任何操作，经过大约2分钟的延时，机器自动返回大

字体(分组循环显示)画面。

特别说明：通讯参数出厂前已经设定好，必须由专业人员设置，不可随意设定，

否则有可能导致无法正常接收传感器数据和影响与上位机通讯！！！

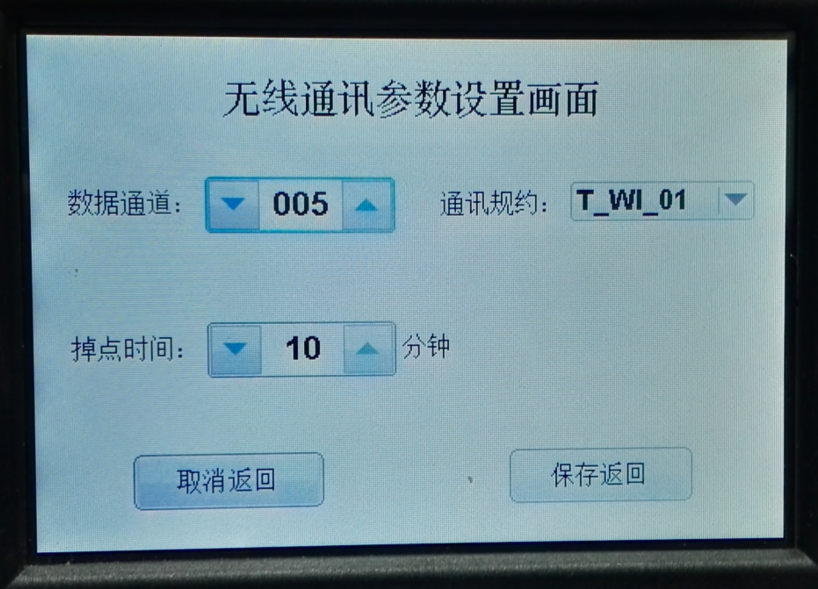

6）、无线通讯参数画面

在参数设置画面，按“无线通讯”按钮，进入“无线通讯”参数设置画面。

操作完成后点击“取消返回”按钮为不保存操作结果返回上一级菜单，点击“保

存返回”按钮为保存操作结果返回上一级菜单。“触摸屏”或“按键”无任何

操作，经过大约2分钟的延时，机器自动返回大字体(分组循环显示)画面。

特别说明：通讯参数出厂时已经设置好，必须由专业人员设置，不可随意设定，

否则有可能导致无法正常接收传感器数据！！！

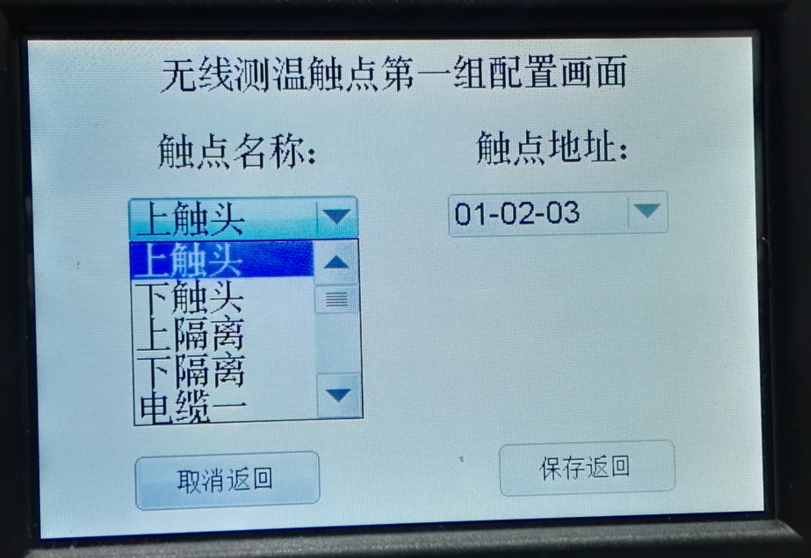

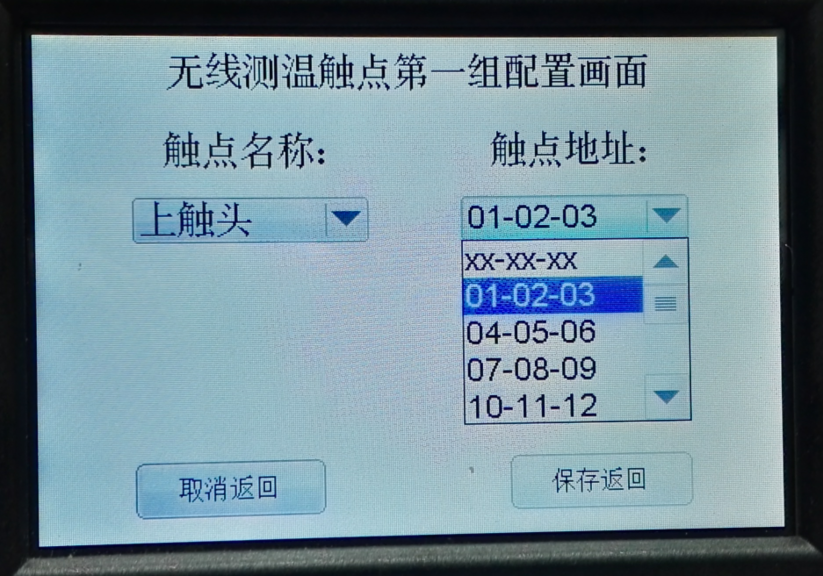

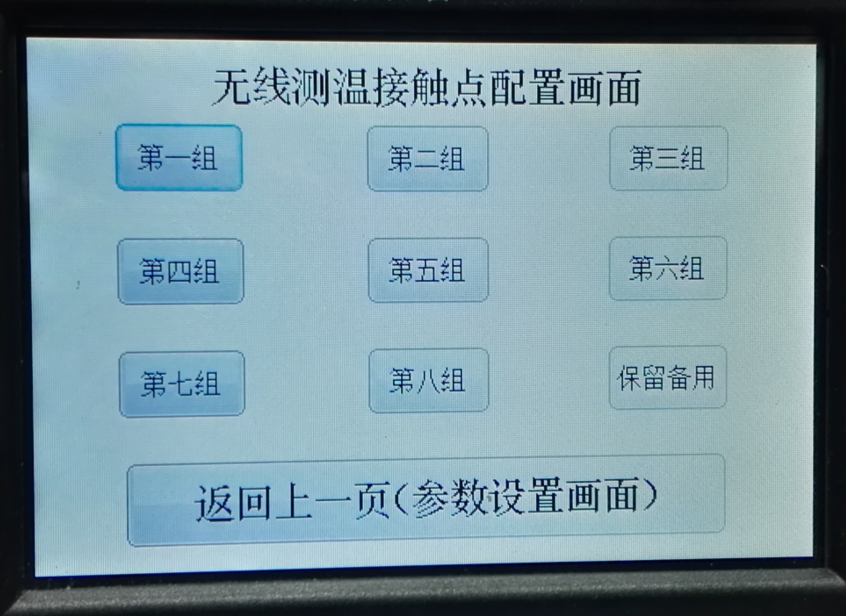

7）、温度传感器触点配置画面

在参数设置画面，按“触点配置”按钮，要求输入“高级管理员密码”进入“触点配置“画面。配置温度传感器的测温组名称、地址、编号等参数 。

特别说明：“触点配置“参数，非常重要，在出厂前一般由生产家厂设置好，不对用户开放，如有需要请与生产厂家联系！！！

8）、触摸屏校准画面

产品触摸屏采用的是四线电阻式触摸屏，在产品初次上电或者触摸屏触点位置不准（有偏差）时，需要执行触摸屏校准操作，有两种方式可以进入“触摸屏校准”画面：

A、在参数设置画面，按“触摸屏校准”按钮，进入“触摸屏校准“画面。

B、先同时按住“加”和“移位”两个按键不放开，然后给机器上电，直到进入“触摸屏校准画面”。

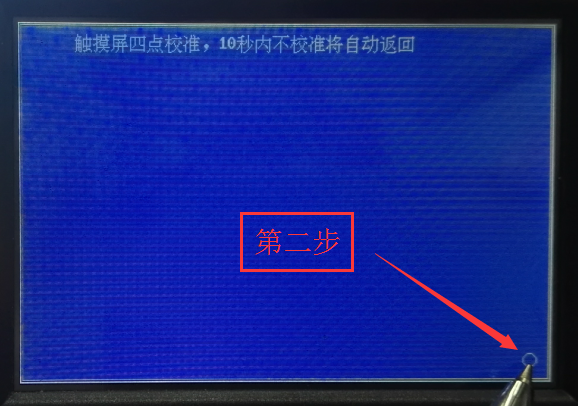

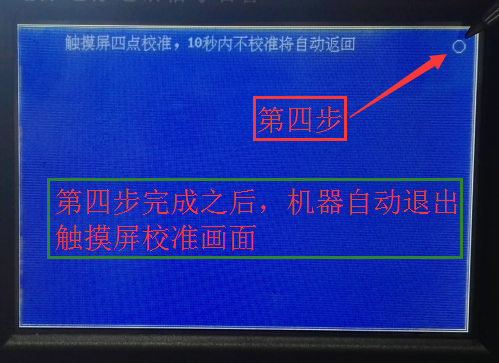

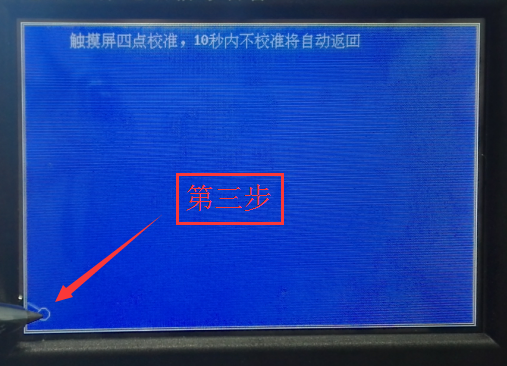

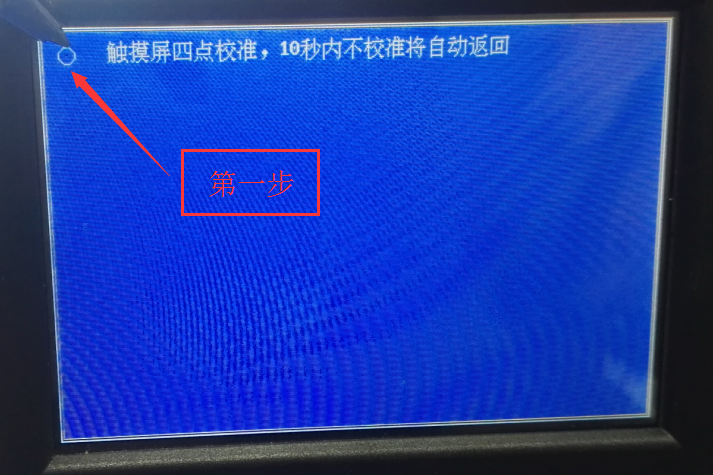

进入触摸屏校准画面之后，按照屏幕提示，依次序（总共4次）用如圆珠笔笔头般大小的尖小物体点击屏幕上显示的白色小圆圈。操作完成或者在10秒钟之内没有操作触摸屏则机器自动退出“触摸屏校准”画面。

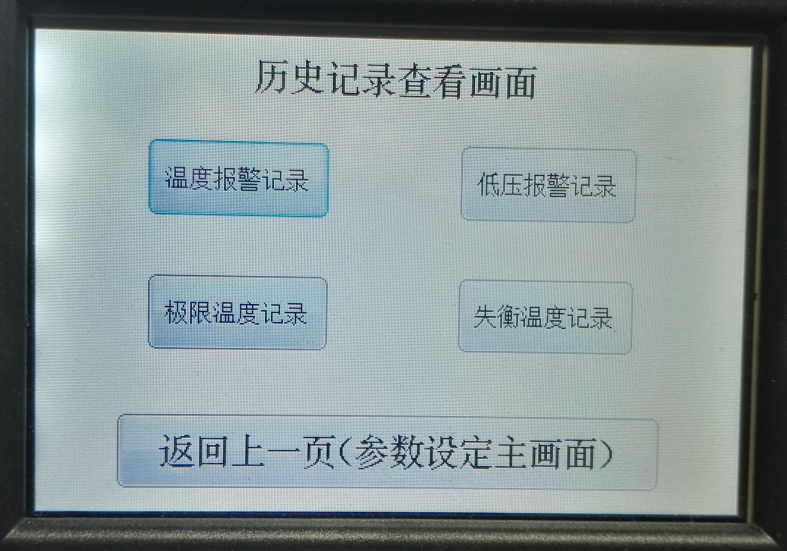

9）、记录查看画面

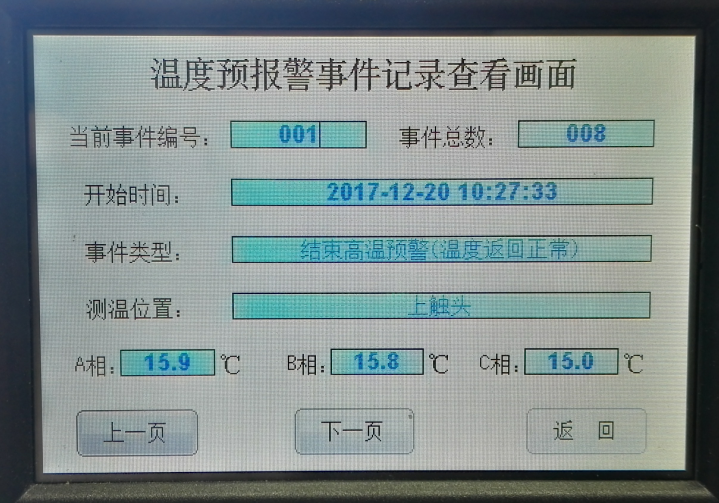

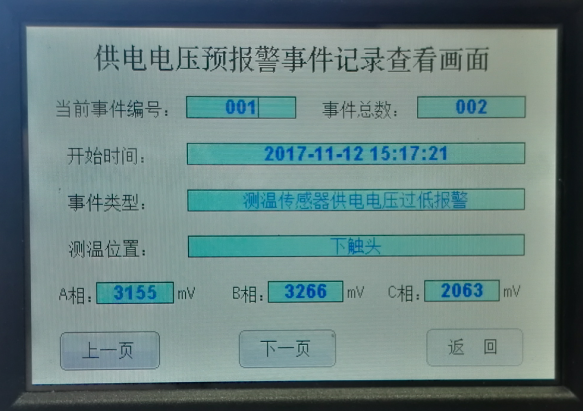

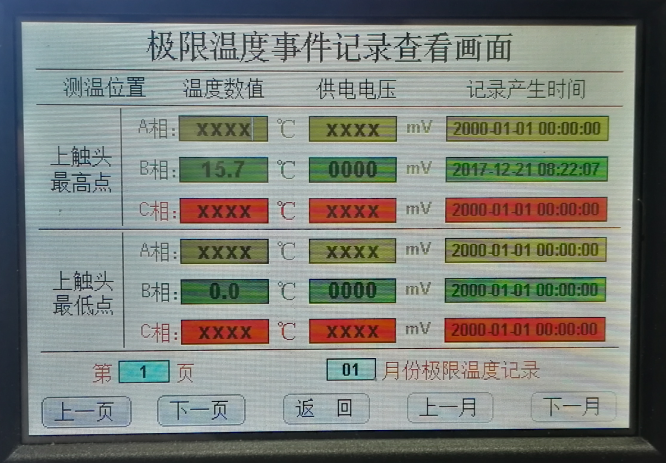

在“参数设定”主画面，按“记录”按钮，进入“历史记录查看“画面。点击“温度报警记录”、传感器模块工作电压“低压报警记录”、“极限温度记录“、”失衡温度记录“等按键进入相应的子功能画面。进入子功能菜单后，可以点击“上一页”、“下一页”、“上一月”、“下一月”、“返回”等按钮翻页选择查看所

需要页面。触摸屏”或“按键”无任何操作，经过大约2分钟的延时，机器自

动返回大字体(分组循环显示)画面。

10）、实时时钟设置画面

在“参数设定”主画面，按“时钟”按钮，输入密码进入“实时时钟设置“画

面。在“实时时钟设置”画面，可以通过相关的控件分别设置“年“、”月“、”日“、”时“、”分“、”秒“等所需参数。触摸屏”或“按键”无任何操作，

经过大约2分钟的延时，机器自动返回大字体(分组循环显示)画面。

11）、复归(恢复出厂设定)画面

在“参数设定”主画面，按“复归”按钮，输入密码进入“恢复出厂设定“画

面。在“恢复出厂设定“画面需要3个钩选控件同时选上（再三确认）后，才

能执行“保存返回“，否则只能执行”取消返回“。触摸屏”或“按键”无任

何操作，经过大约2分钟的延时，机器自动返回大字体(分组循环显示)画面。

特别提示：“恢复出厂设定”请谨慎操作！！！不能随意操作！！！

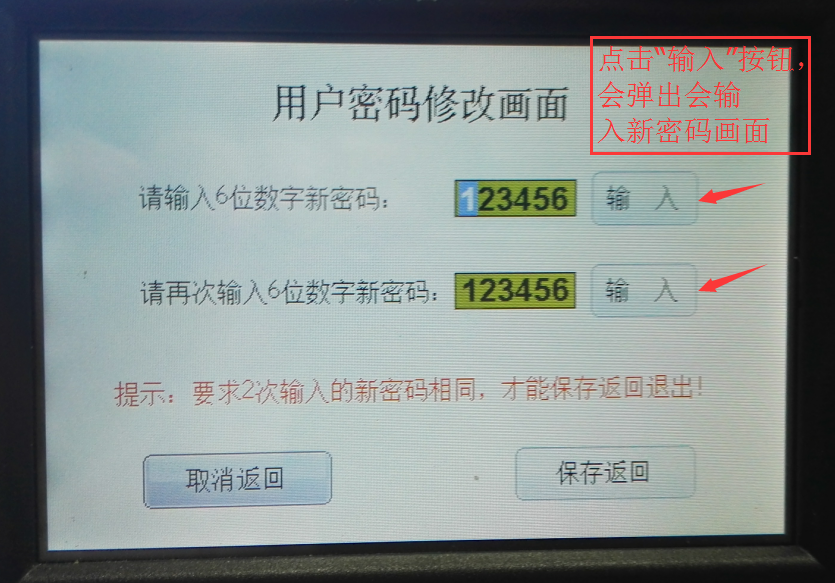

12）、密码(修改密码)画面

在“参数设定”主画面，按“密码”按钮，输入当前密码进入“修改密码“画

面。在“修改密码”画面分别在“请输入6位数字新密码”和“请再次输入6位数字新密码”处点击“输入”按钮，弹出“输入用户新密码”画面，要求2次输入的新密码必须完全相同（而且新密码不能全为0）才能执行“保存返回”，否则只能执行“取消返回”。触摸屏”或“按键”无任何操作，经过大概2分

钟的延时，机器自动返回大字体(分组循环显示)画面。

特别提示：修改密码后，请记住新密码！！！

六、 接线方式

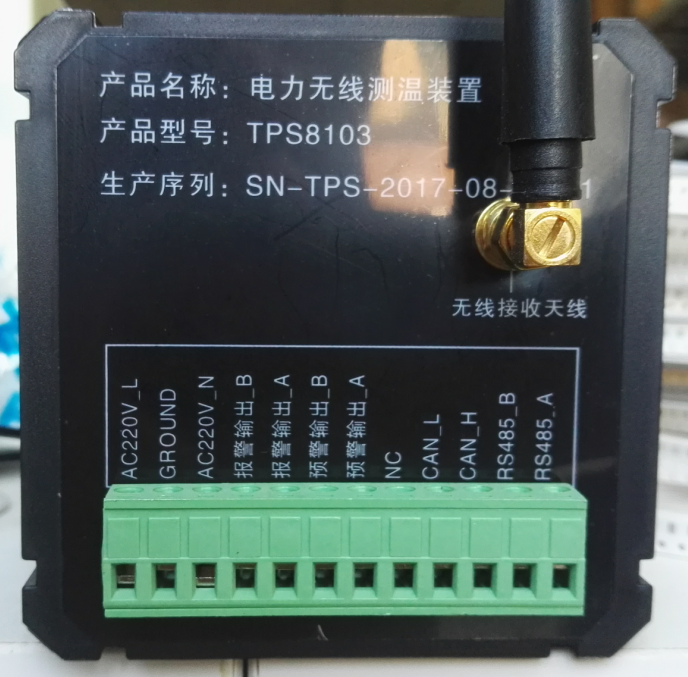

1、 端子定义

本机器有1组接线端子，安装接线请按照端子定义接线，并参考相关说明。如下

图所示：

2、 RS485通讯接口注意事项

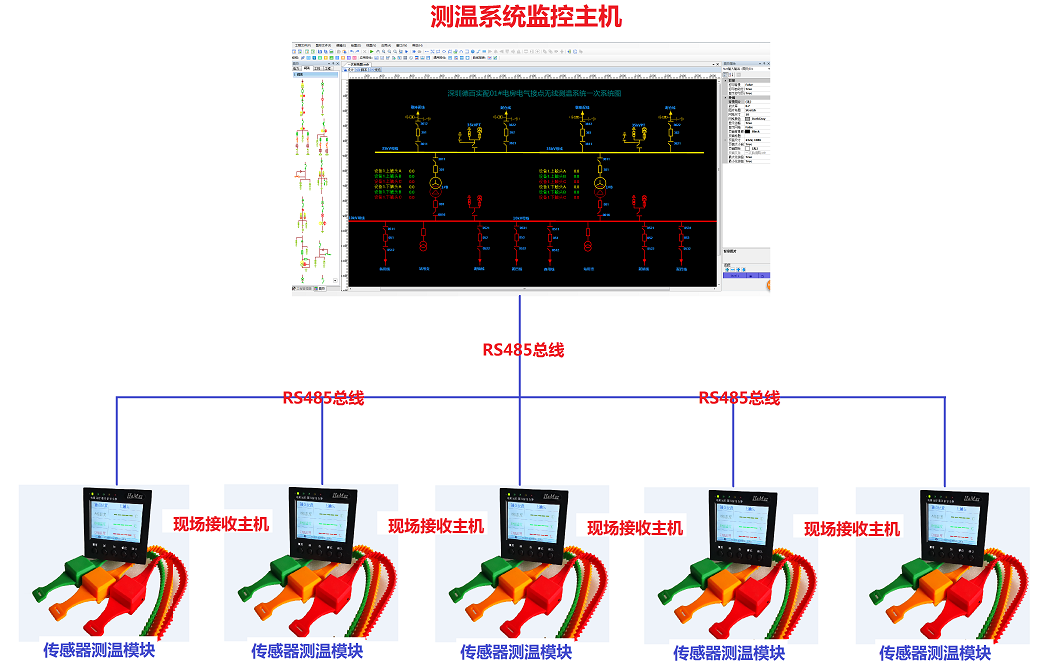

以下是3台机器与监控主机的RS-485组网的接现场接线案例：

1）、通讯线必须采用屏蔽双绞线。通讯线的RS485A，RS485B不能接反。

2）、当通讯连接采用线形连接方式时，应在位于通讯电缆起点和终点处的RS485A。

与RS485B端子之间分别接入l00～120欧姆的线路匹配电阻。

3） 、没特别说明，波特率为一般为9600bps，电缆长度<1200米。

七、 产品尺寸安装方式

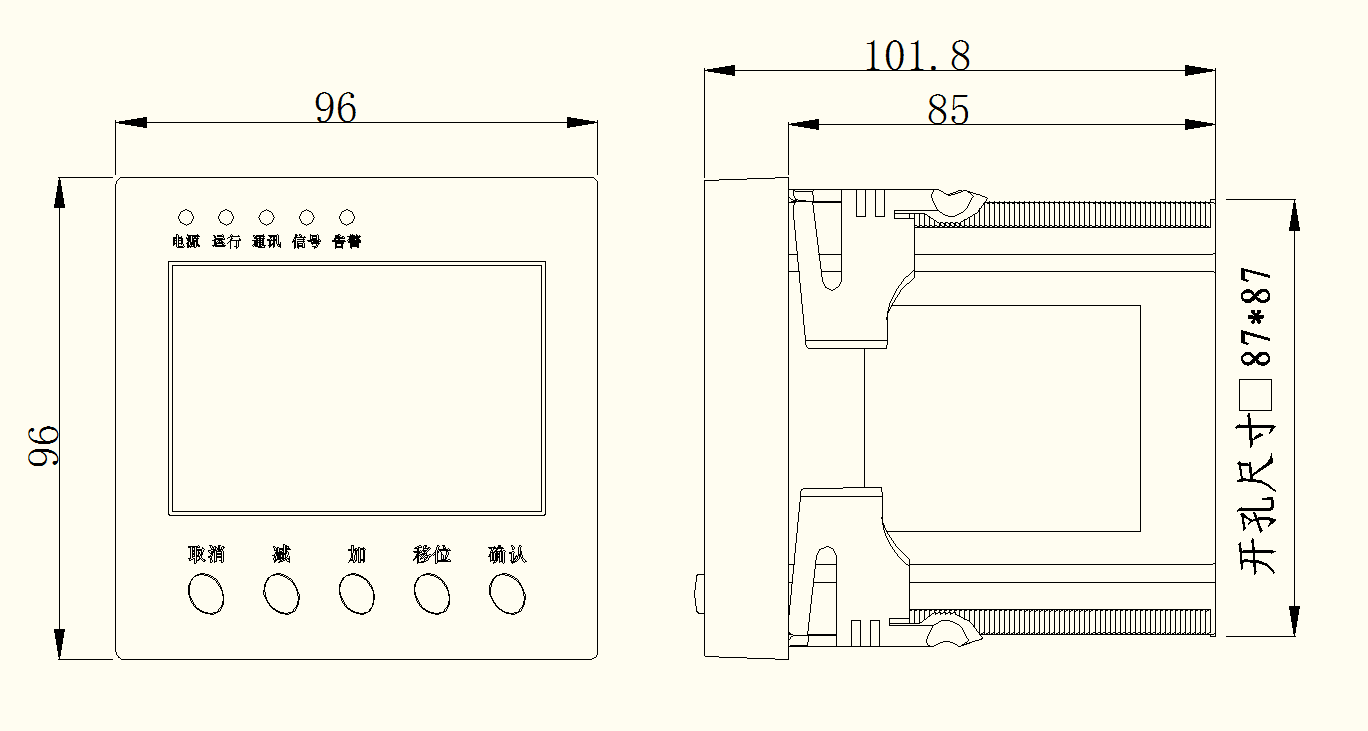

1、机械尺寸图(单位：毫米)

2、安装方式

1)、本设备采用面板式安装，固定在开关柜面板

2）、考虑到接线长度，面板后要有l00毫米的深度空间。实际安装中，一般需要后部

有一定的空间(至少为130×130×100毫米)，以便于安装和接线。

3）、安装时，应先将两边的安装卡松开取下，将面板前方推放入安装孔内，然后从后

方沿装置的沟槽将安装卡安上并使之挤紧面板，此时装置将牢固地固定在面板上。

八、 售后与维护

我司对本产品从购买之日起，提供一年以内的免费保修服务。在保修期间内，若产品存在质量问题(人为因素和不可抗拒自然灾害除外)，我司将提供无偿售后服务。对于保修期以外，视具体情况和技术要求，提供有偿维修、维护服务！
